Наименование изделия, таблица фигур, тип присоединения |
Давление номиналь- ное,
PN, кгс/см2 |
Диаметр номинальный, DN, кгс/см2 |
Материал корпуса |

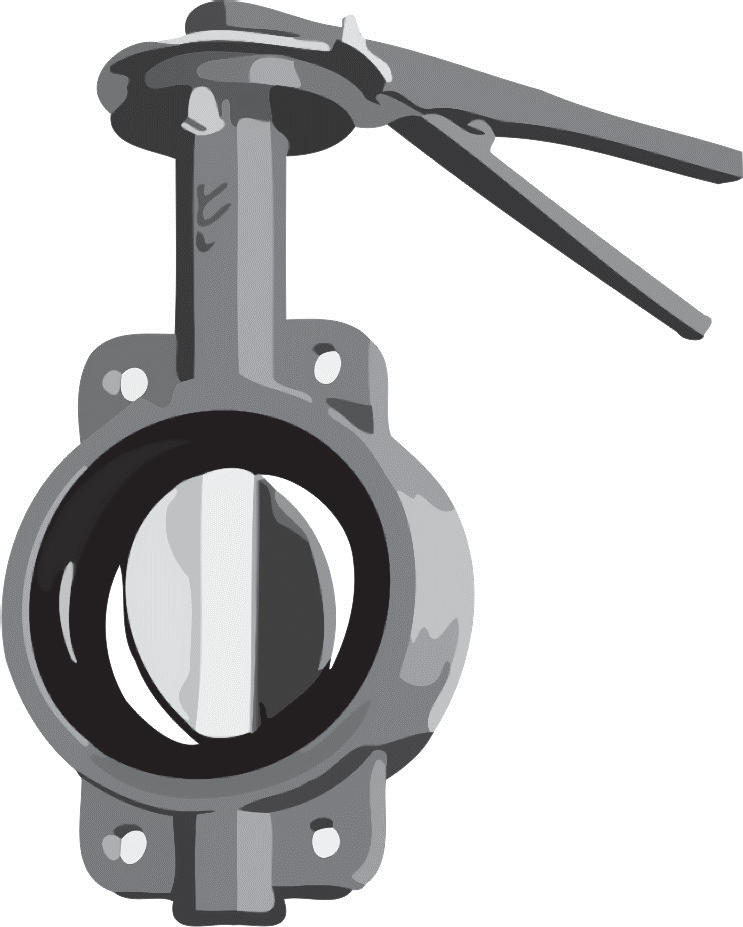

| Затвор дисковый поворотный
ВА 9902; ВА 99003; ВА 9906; ВА9905 (с седлом из фторопласта) присоединение – межфланцевое |
6; 10; 16 | 50; 65; 80; 100; 125;150; 200;
250; 300; 350 |
Чугун с шаровидным графитом/ углеродистая сталь/нержавеющая сталь/нержавеющая сталь с содержа- нием молибдена |
| Затвор дисковый запорно-регулирующий 32ч326р; 32ч926р; КЗ99167
присоединение – фланцевое |
10 | 500; 600; 800 | Чугун Сч20 |
| Затвор дисковый серия «Универсал»
присоединение – межфланцевое |
50; 80; 100; 125; 150; 200; 250;
300; 400 |
Чугун/сталь углеродистая/ВЧШГ | |
| Затвор регулирующий дисковый 32кч915бк
присоединение – межфланцевое |
50 80; 100; 150 | Ковкий чугун КЧ 30-6 | |
| Затвор поворотный дисковый ВА 99001; ВА 99004
присоединение – межфланцевое |
16 | 40; 50; 65; 80; 100; 125; 150; 200;
250; 300; 400; 500; 600; 800; 1000; 1200 |
Серый чугун/чугун с шаровидным гра- фитом/углеродистая сталь/ нержавеющая сталь/нержавеющая сталь с содержанием молибдена |
| Затвор дисковый поворотный 32ч1р; 32ч901р присоединение – межфланцевое | 80; 100; 150 | Серый чугун Сч20 | |
| Затвор дисковый поворотный KVANT
присоединение – межфланцевое |
40; 50; 65; 80; 100; 125; 150; 200;
250; 300; 350; 400; 450; 500; 600; 700; 800; 900; 1000; 1200; 1400; 1600; 1800; 2000; 2200; 2400; 2600 |
Чугун | |
| Затвор дисковый поворотный ЗДС
присоединение – межфланцевое |
40; 50; 65; 80; 100; 125; 150; 200;
250; 300; 350 |
Чугун |
Архивы: Товары
Затворы из стали
| Наименование изделия, таблица фигур,
тип присоединения |
Давление номиналь- ное,
PN, кгс/см2 |
Диаметр номинальный, DN, кгс/см2 | Материал корпуса |
| Затвор поворотный дисковый тип 12с-8
присоединение – фланцевое |
1 | 300; 400; 500; 600; 700; 800;
900; 1000; 1100; 1200; 1300; 1400 |
Ст3кп3-св |
| Затвор поворотный
ПТ 99052; ПТ 99055; ПТ 99056; ПТ 99007; ПТ 99097 присоединение – фланцевое, под приварку, стяжное |
2,5; 10; 16; 25 | 400; 500; 600; 800; 1000; 1200;
1400; 1600; 2000 |
Углеродистая сталь |
| Заслонки поворотные тип Т-5 и Т-6
присоединение – фланцевое |
2,5 | 400; 600 | Углеродистая сталь |
| Затвор поворотный дисковый регулирующий ВА 99015
присоединение – межфланцевое |
5 | 40; 50; 65; 80; 100; 125; 150; 200;
250; 300; 400; 500; 600; 800; 1000; 1200 |
Углеродистая сталь/нержавеющая сталь/нержавеющая сталь
с содержанием молибдена |
| Затвор поворотный запорно-регулирующий ВА 99012; ВА 99013; ВА 99014
присоединение – межфланцевое |
10; 16 | 80; 100; 125; 150; 200; 250; 300;
400; 500; 600 |
Углеродистая сталь/нержавеющая сталь/нержавеющая сталь
с содержанием молибдена |
| Затвор дисковый
серия «Стандарт», серия «Эксклюзив» присоединение – межфланцевое |
16 | 50; 65; 80; 100; 125; 150; 200;
250; 300; 400; 500; 600; 800 |
Сталь углеродистая;сталь нержавеющая; ВЧШГ; сталь углеродистая хладостойкая |

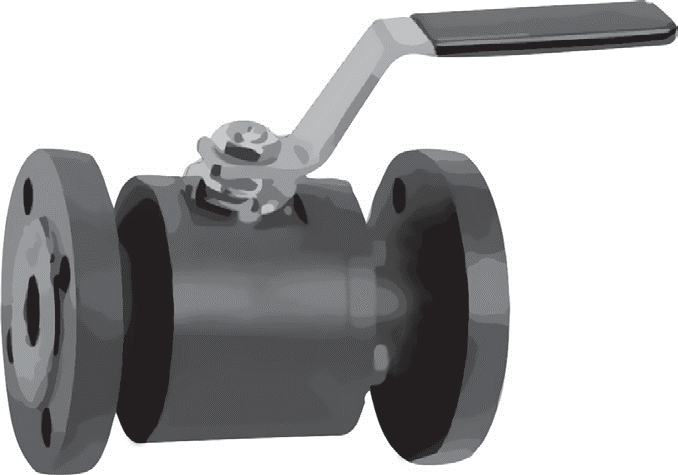

Краны шаровые из сплавов
| Наименование изделия, таблица фигур, тип присоединения | Давление номи- нальное, PN, кгс/см2 | Диаметр номинальный, DN, кгс/см2 | Материал корпуса |
| Кран шаровой 11б27п1; 11б27п
присоединение – муфтовое; штуцерное |
16 | 15;20;5;32;40;50 | Латунь |
| Кран шаровой фланцевый 11ч37Пф-4; 11ч937пф
присоединение – фланцевое |
50; 50; 80; 100; 150; 200 | Серый чугун СЧ20 | |
| Кран шаровой
ПТ 39163; ПТ 39193 (для жидкости) присоединение – под приварку; фланцевое |
16-125 | 50; 80;100;150;200;300;400;5
00;700;1000;1200 |
Титановый сплав (ВТ1-01) |
| Кран шаровой ПТ39154, 11тн41п
присоединение – фланцевое |
25-40 | 50; 80; 100; 150; 200 | Титановый сплав (ВТ1-01) |
| Кран шаровой
ПТ39180; ПТ 39183; П Т39150; ПТ39153 (для газа) присоединение – под приварку |
80-125 | 50; 80; 100; 150; 200; 300;
400; 500; 700; 1000; 1200; 1400 |
Титановый сплав (ВТ1-01) |
Краны шаровые из стали
| Наименование изделия, таблица фигур, тип присоединения | Давление номиналь- ное, PN, кгс/см2 | Диаметр номинальный, DN, кгс/см2 | Материал корпуса |
| Кран шаровой
КШ ВИЛН.491825 присоединение –фланцевое |
6 | 80 | Ст20; 12Х18Н9Т; 09Г2С |
| Кран шаровой распределительный ВНИЛ.494646 присоединение – фланцевое | 6-40 | 25, 32, 50, 80, 100, 150 | Ст20; 12Х18Н9Т; 09Г2С; 10Х17Н13М3Т |
| Кран шаровой
ПТ 39163; ПТ 39193; 11с41п присоединение – под приварку; фланцевое |
10-125 | 50; 80; 100; 150; 200; 300;
400; 500; 700; 1000; 1200 |
Ст20, 09Г2С, 08Х18Н10Т,
10Х17Н13М3ТЛ |
| Кран шаровой ВНИЛ.491811
присоединение – штуцерное |
10-160 | 10; 15; 25 | 09Г2С; 12Х18Н9Т;
10Х17Н13М3Т |
| Кран шаровой 11с67п; КШ
присоединение – фланцевое; под приварку |
16-25 | 15; 20; 25; 32; 40; 50; 65; 80;
100; 125; 150; 200; 250 |
Ст20 |
| Кран шаровой
10с(лс, нж)9(509)п; 10с(лс; нж)9пМ;10с(лс; нж)10п присоединение – фланцевое; под приварку; муфтовое |
16-40 | 15; 20; 25; 32; 40; 50; 65; 80;
100; 125; 200; 250; 300; 400; 500 |
Ст.20; 09Г2С; 12Х18Н10Т |
| Кран шаровой для подземной установки МА39032; Ма39083
присоединение – под приварку |
16 | 50; 80; 100; 150; 200; 250;
300; 400; 500; 700 |
09Г2С; 10Г2 |
| Кран шаровой МА39010, МА39015
присоединение – муфтовое |
50; 80; 100; 150; 200; 250;
300 |
09Г2С; 20Л; 20ГМЛ;
10Г2 |
|
| Кран шаровой
11с(нж)16п, 11с(нж)516п, 11с(нж)616п, 11с(нж)916п присоединение – фланцевое |
50; 65; 80; 100; 125; 150; 200;
250; 300; 350; 400; 500; 600 |
25Л, 12Х18Н10ТЛ,
12Х18Н12М3ТЛ |
|
| Кран шаровой М39339
присоединение DN 15-200 – фланцевое, DN 6 и 10 – штуцерно-торцевое |
16 | 6; 10; 15; 20; 25; 32; 40; 50; 65;
80; 100; 125; 150; 200 |
08Х18Н10Т (12Х18Н10Т) |
| Кран шаровой
11с(лс, нж)10(310; 510; 910)п(пМ, п1) присоединение –фланцевое; под приварку |
16-40 | 50; 80; 100; 125; 150; 200;
250; 300; 400; 500 |
Ст20; 09Г2С; 12Х18Н10Т |
| Кран шаровой ЗАРД; РАРД
присоединение – муфтовое; фланцевое; штуцерное; под приварку |
16-320 | 6; 8; 10; 15; 20; 25; 32; 40; 50;
65; 80; 100; 150; 200 |
Ст.20; 09Г2С; 14Х17H2; 12Х18H10T |
| Кран шаровой МА3934
присоединение – муфтовое; под приварку |
25 | 25; 32; 40; 50; 80; 100;
150; 200; 250; 300; 400; 500 |
10Г2; 09Г2С |
| Кран шаровой ВНИЛ.491815
присоединение – фланцевое |
25-40 | 50, 65/50, 80/50, 80,100/80,
100, 150/100, 150, 200/150 |
Ст20; 12Х18Н10Т |
| Кран шаровой
БАЛЛОМАКС (серия 71; 74; 79) присоединение – на резьбе; под приварку; фланцевое |
40 | 10; 15; 20; 25; 32; 40; 50; 80;
100; 125; 150; 200; 250 |
Ст37.0 |
| Кран шаровой
11с(нж)40п, 11с(нж)540п, 11с(нж)640п, 11с(нж)940п присоединение – фланцевое |
50; 65; 80; 100; 125; 150; 200;
250; 300; 350; 400; 500; 600 |
25Л, 12Х18Н10ТЛ,
12Х18Н12М3ТЛ |
|
| Кран шаровой МА39033
присоединение – фланцевое |
63-100 | 50; 80; 100;150; 200; 300;
400; 500; 700; 1000; 1200 |
09Г2С |
| Кран шаровой 11с63п
присоединение – фланцевое |
63 | 15; 20; 25; 32; 40; 50; 65; 80;
100; 125; 150; 200; 250 |
25Л, 12Х18Н10ТЛ,
12Х18Н12М3ТЛ |
| Кран шаровой
11с(нж)63п, 11с(нж)563п, 11с(нж)663п, 11с(нж)963п присоединение – фланцевое |
50; 65; 80; 100; 125; 150; 200;
250; 300; 350; 400; 500; 600 |
25Л, 12Х18Н10ТЛ,
12Х18Н12М3ТЛ |
|
| Кран шаровой
ПТ39180, ПТ 39183; ПТ39150; ПТ39153 присоединение – под приварку |
80-125 | 50; 80; 100; 150; 200; 300;
400; 500; 700; 1000; 1200; 1400 |
Ст20, 09Г2С, 08Х18Н10Т, 10Х17Н13М3ТЛ |
| Кран шаровой
11лс60п; 11лс660п; 11лс68п; 11лс(6)768п; 11лс62р; 11лс(6)762р; 11лс(6)768р присоединение – под приварку |
80 | 50; 80/50; 80; 100; 150; 200;
300; 400; 500; 700; 1000; 1200; 1400 |
09Г2С |
| Кран шаровой
11лс68п; 11лс(6)768п; 11лс62р; 11лс(6)762р присоединение – под приварку |
100 | 300; 400; 500; 700; 1000;
1200; 1400 |
09Г2С |

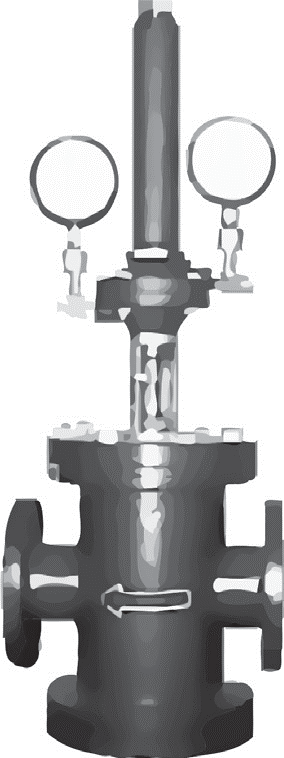

Регуляторы давления
|
Наименование изделия, таблица фигур, тип присоединения |
Давление номинальное, PN, кгс/см2 | Диаметр номинальный, DN, кгс/см2 | Материал корпуса |
| Регулятор давления
и регулятор перепада давления РДС-НО, РДС-НЗ, РПДС присоединение – фланцевое |
10-16 | 15; 20; 25; 32; 40; 50; 65;
80; 100; 125; 150 |
СЧ 20; 20Л; 12Х18Н10Т |
| Регулятор давления «после себя» АРТ-85. Тип АР 31
присоединение – фланцевое; штуцерно-ниппельное; под приварку; |
16 (25,40 – под заказ) | 15; 20; 25; 32; 65; 80; 100;
125; 150; 200; 250; 300 |
Углеродистая сталь, нержавеющая сталь 12Х18Н10Т, чугун, латунь ЛС-59 |
| Регулятор давления рычажный
с мембранным исполнительным механизмом Ф6113; 21с10/12нж, 21нж10/12нж присоединение – фланцевое |
16-25 | 25; 40; 50; 80; 100; 150;
200 |
25Л; 12Х18Н9ТЛ |
| Регулятор давления РД 120
присоединение – фланцевое; муфтовое |
16 | 15; 20; 25; 40; 50 | Ст25Л; 12Х18Н9ТЛ; 20ХН3Л; 08Г2ДНФЛ; 12Х18Н12М3ТЛ; |
| Регулятор расхода и давления универсальный РРД присоединение – фланцевое | 25; 40; 50; 80; 100; 150 | Сталь, чугун | |
| Редуктор давления РД 612
присоединение – фланцевое |
40-100 | 25; 40; 50; 65; 80; 100;
150; 200 |
Ст25Л; 12Х18Н9ТЛ; 20ХН3Л; 08Г2ДНФЛ; 12Х18Н12М3ТЛ; |
| Клапан-регулятор «после себя»
со встроенным импульсным механизмом 21с15нж; 21нж15нж; И63052 присоединение – фланцевое |
63 | 25; 50; 80; 100; 150 | 25Л; 12Х18Н9ТЛ |
| Регулятор давления РДУ 80
присоединение – фланцевое |
80 | 50; 80 | 25Л; 09Г2С |
Клапаны отсечные
|
Наименование изделия, таблица фигур, тип присоединения |
Давление номинальное, PN, кгс/см2 | Диаметр номинальный, DN, кгс/см2 | Материал корпуса |
| Клапан отсечной, запорный КМО
присоединение – фланцевое; под приварку |
16-160 | 10; 15; 20; 25; 32; 40; 50;
65; 80; 100; 125; 150; 200 |
Ст20,
углеродистые низкотемпературные стали, 12Х18Н10Т, 10Х17Н13М2Т, специальные сплавы |
| Клапан отсечной с мембранным исполнительным механизмом
У 965634 22нж79п; 22нж79нж; 22с79нж; 22с79п присоединение – фланцевое |
16-40 | 50; 80; 100; 150; 200 | 25Л; 12Х18Н9ТЛ |
| Клапан отсечной с электрическим исполнительным механизмом
У 96563; 22нж979п; 22нж979нж; 22с979нж; 22с979п присоединение – фланцевое |
16-40 | 50; 80; 100; 150; 200 | 25Л; 12Х18Н9ТЛ |
| Клапан отсечной с мембранным исполнительным механизмом 22с(нж)32п
присоединение – фланцевое |
25 | 15; 20; 25; 32; 40; 50; 80;
100; 150 |
25Л; 12Х18Н9ТЛ |
| Клапан отсечной с мембранным исполнительным механизмом
УФ 96219; 22нж38нж; 22с38нж присоединение – фланцевое |
100 | 50; 100; 150; 200 | 25Л; 12Х18Н9ТЛ |

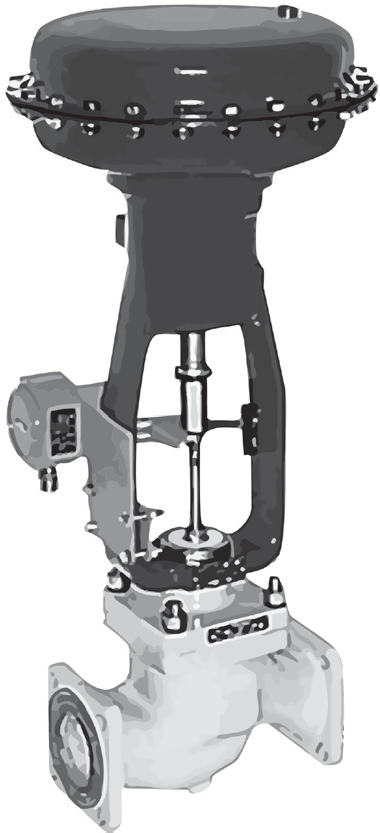

Клапаны регулирующие
|
Наименование изделия, таблица фигур, тип присоединения |
Давление номинальное, PN, кгс/см2 | Диаметр номинальный, DN, кгс/см2 | Материал корпуса |
| Клапан регулирующий с МИМ 5ч41(42)нж; 25ч37(38)нж
присоединение – фланцевое |
16 | 15; 25; 40; 50; 80 | Чугун |
| Клапан регулирующий с ЭИМ 25ч945п(нж;бр); 25ч943нж; 25ч946нж присоединение – фланцевое | 15; 20; 25; 32; 50; 65;
80; 100; 125; 150 |
Чугун | |
| Клапан регулирующий двухседельный с ЭИМ 25ч940нж
присоединение – фланцевое |
25; 40; 50; 80 | Чугун | |
| Клапан регулирующий односедельный с ЭИМ 25с(нж)947нж
присоединение – фланцевое |
15; 20; 25; 32; 40; 50;
80; 100; 125; 150 |
25Л; 12Х18Н9ТЛ; 12Х18Н12М3ТЛ | |
| Клапан запорно-регулирующий проходной 15кч32пМ
присоединение – фланцевое |
25 | 20; 25; | Чугун КЧ 30-6 |
| Клапан сильфонный регулирующий Р27054
присоединение – фланцевое; штуцерное |
6; 25; 32 | 10Х14Г14Н4Т | |
| Клапан регулирующий
с рычажным приводом КРРП присоединение – под приварку |
400; 500; 600; 700;
800; 1000 |
Ст20 | |
| Клапан регулирующий двухседельный с МИМ 25с(нж)40(42)нж; 25с(нж)90(92)нж присоединение – фланцевое | 40 | 15; 25; 40; 50; 80 | 25Л; 12Х18Н9ТЛ; |
| Клапан регулирующий двухседельный с ЭИМ 25с(нж)997(998)нж; 25с948нж,
25нж948нж; УЭРВ-1М, УЭРВ-1МА присоединение – фланцевое |
40-63 | 15; 25;40; 50; 80; 100;
150; 200. |
25Л; 12Х18Н9ТЛ; |
| Клапан регулирующий сильфонный 13с27бк, 13нж27бк; У27087 присоединение – фланцевое; под приварку | 40 | 32; 40; 50; 65; 100;
150 |
Ст20; 09Г2С; 20ХНЗА; 08Х18Н10Т; 10Х17Н13М3Т; 15Х5М |
| Клапан регулирующий двухседельный с МИМ 25с(нж)48(50)нж
присоединение – фланцевое |
63 | 15; 25; 40; 50; 80; 100;
150; 200; 250 |
25Л; 12Х18Н9ТЛ; 12Х18Н12МЗТЛ;
10Х17Н13МЗТ; 16Х18Н12С4ТЮЛ; 07Х20Н25М3Д2ТЛ; 20ГМЛ |
| Клапаны (вентили) регулирующие игольчатые типа 10с, 11с
присоединение – под приварку |
63-500 | 10; 20; 32; 50; 65 | Сталь со специальным защитным покрыти- ем от эрозионного и коррозионного износа. |
Блоки предохранительных клапанов с устройствами переключающими
| Наименование изделия, тип присоединения | Давление номинальное (вход клапана), PN, кгс/см2 | Диаметр номинальный (вход клапана), DN, кгс/см2 |
Материал корпуса |
|
Блок предохранительных клапанов с устройствами переключающими Блок СППК, СППКР, СППК4, СППК4Р, СППК5, СППК5Р, СППК5С, СППК5РС присоединение – фланцевое |
16 | 50; 80; 100; 150; 200 | Ст20; 20ГЛ; 12Х18Н9ТЛ; 12Х18Н12М3ТЛ |
| 40 | 25; 50; 80; 100; 150 | Ст20; 20ГЛ; 12Х18Н9ТЛ; 12Х18Н12М3ТЛ | |
| 63 | 50; 80; 100 | Ст20; 20ГЛ; 12Х18Н9ТЛ; 12Х18Н12М3ТЛ | |
| 100 | 25 | Ст20; 20ГЛ; 12Х18Н9ТЛ; 12Х18Н12М3ТЛ | |
| 160 | 50; 80; 100 | Ст20; 20ГЛ; 12Х18Н9ТЛ; 12Х18Н12М3ТЛ |
Устройства переключающие
| Наименование изделия, тип присоединения | Давление номинальное, PN, кгс/см2 | Диаметр номинальный, DN, кгс/см2 | Материал корпуса | |||
| Устройство переключающее ПУ присоединение – фланцевое | 6 | 80; 100; 200; 300 | Ст20; 20ГЛ; 12Х18Н9ТЛ; 12Х18Н12М3ТЛ | |||
| 16 | 50; 80; 100; 150; 200 | Ст20; 20ГЛ; 12Х18Н9ТЛ; 12Х18Н12М3ТЛ | ||||
| 40 | 25; 50; 80; 100; 150 | Ст20; 20ГЛ; 12Х18Н9ТЛ; 12Х18Н12М3ТЛ | ||||
| 63 | 50; 80; 100 | Ст20; 20ГЛ; 12Х18Н9ТЛ; 12Х18Н12М3ТЛ | ||||
| 160 | 50; 80; 100 |
|
||||
Клапаны предохранительные
| Наименование изделия, таблица фигур, тип присоединения | Давление номиналь- ное, PN, кгс/см2 | Диаметр номинальный, DN, кгс/см2 |
Материал корпуса |
| Главный предохранительный клапан 788-400/600-0
присоединение – фланцевое |
2,5 |
400/600 |
Ст3 |
| Клапаны предохранительные прямого действия типа 15с, 17с
присоединение – фланцевое, цапковое |
10-16 |
25; 32; 40 |
Ст20 |
| Клапан предохранительный пружинный СППК 17с(лс,нж)6нж; 17с(лс,нж)7нж; 17с(лс,нж)13нж; 17с(лс,нж)17нж
присоединение – фланцевое |
16 |
50; 80; 100; 150; 200 |
20Л; 20ГЛ; 12Х18Н9ТЛ; 12Х18Н12М3ТЛ |
| Клапан предохранительный угловой сильфонный 17нж15п; И55108; И55118-025/040
присоединение – фланцевое |
25; 50; 100 |
12Х18Н9ТЛ |
|
| Клапан предохранительный угловой Р53085
присоединение – фланцевое |
15; 50; 80 |
08Х18Н10Т; 12Х18Н9ТЛ |
|
| Клапан предохранительный пружинный СППК 17с(лс,нж)14нж; 17с(лс,нж)21нж; 17с(лс,нж)23нж; 17с(лс,нж)25нж присоединение – фланцевое |
40 |
25; 50; 80; 100; 150 |
20Л; 20ГЛ; 12Х18Н9ТЛ; 12Х18Н12М3ТЛ |
| Клапан предохранительный угловой сильфонный 17нж49нж, 17нж49п; И55104; И55109
присоединение DN15 – штуцерно-торцевое, DN 25, DN 50 – фланцевое |
15, 25; 50 |
08Х18Н10Т; 12Х18Н9ТЛ |
|
| Клапаны предохранительные
типа 7с и клапаны импульсные типа 8с присоединение – фланцевое; под приварку |
20; 150; 200; 250 |
Ст25Л |
|
| Главный предохранительный клапан 969-250/300-0-03
присоединение – под приварку |
250/300 |
2Ш |
| Клапан предохранительный пружинный СППК 17с(лс,нж)16нж; 17с(лс,нж)85(89)нж присоединение – фланцевое |
63 |
50; 80; 100 |
20Л; 20ГЛ; 12Х18Н9ТЛ; 12Х18Н12М3ТЛ |
| Клапан предохранительный пружинный СППК 17с81(84)нж
присоединение – фланцевое |
100 |
25 |
20Л; 20ГЛ; 12Х18Н9ТЛ; 12Х18Н12М3ТЛ |
| Главный предохранительный клапан 530-150/150-0
присоединение – под приварку |
150/150 |
20ХМФЛ |
|
| Главный предохранительный клапан 1203-150/200-0
присоединение – под приварку |
150/200 |
15Х1М1ФЛ; 20ГСЛ |
|
| Клапан предохранительный пружинный СППК 17с(лс,нж)8нж; 17с9нж 17с(лс,нж)80нж; 17с(лс,нж)90нж
присоединение – фланцевое |
160 |
25; 50; 80; 100 |
20Л; 20ГЛ; 12Х18Н9ТЛ; 12Х18Н12М3ТЛ |
| Клапан предохранительный 17с52п; КЗ53051
присоединение – фланцевое |
10; 25; 32 |
Ст20 |
|
| Клапан предохранительный 1037-100/150-0
присоединение – под приварку |
100/150 |
||
| Главный предохранительный клапан 1029-200/250-0
присоединение – под приварку |
250 |
200/250 |
15Х1М1ФЛ |
