Электроприводы ФГУП «УППО»

Тип Условное обозначение Исполнение по взрывозащите Крутящий момент, Н*м Частота вращения вых. вала, об./мин. Мощность электродвигателя, кВт Масса, кг
А ЭВИМ-П Общепромышленное исполнение 90-150 12 0,37 36
ЭВИМ-ПВ-А1 Взрывозащ. IExdllBT4 12 40
ЭВИМ-ПВ-А2 50-90 24
Б ЭВИМ 5.3 Б Взрывозащ. IExdllBT4 160-300 28 1,5 100
ЭВИМ 5.4 Б 80-200 55
В ЭВИМ 11.25 В(4.9) Взрывозащ. IExdllBT4 1000-1100 20 4 210
ЭВИМ 11.26 В(4.10) 500-800 40
Г ЭВИМ 11.1Г В(4.20) Взрывозащ. IExdllBT4 1100-1550 20 5,5 210
ЭВИМ 13,2Г 1000-2500 20
Д ЭВИМ 11.26Д(7,0) Взрывозащ. IExdllBT4 5000-8000 4 4 370
ЭВИМ 11.27Д(7,0) 3330-5300 6
ЭВИМ 11.5Д(9,1) 4000-6500 8 5,5 375
ЭВИМ 11.2Д(7,5) 7000-10000 4 360

Климатическое исполнение – УХЛ1.

Электроприводы ЗАО «Тулаэлектропривод»

Тип Условное обозначе- ние Обозначение конструкторского документа Исполнение по взрывозащите Крутящий момент, Н*м Частота вращения вых. вала, об./мин. Число оборотов выходного вала Мощность электродвига- теля, кВт Масса, кг Присоединительные размеры, мм
мин. макс. Сторона фланца Диаметр по центру шпилек
А В-А2-04 (Н-А2-04) ТЭ099.059(058)-04М Взрывозащ. IExdllBT4 или (общего назначе- ния со штепсель- ным разъемом) 25-60 12 10 45 0,25 (0,18) 40

(17)

100х100 104
В-А2-05 (Н-А2-05) ТЭ099.059(058)-05М 24 0,37 (0,25)
В-А2-10 (Н-А2-10) ТЭ099.059(058)-10М 60-100 12 0,25 (0,18)
В-А2-11 (Н-А2-11) ТЭ099.059(058)-11М 24 0,37 (0,25)
Б В-Б1-03 (Н-Б1-03) Б099.099(098)-01М1 Взрывозащ. IExdllBT4 или (общего назначе- ния с сальниковым вводом) 100-300 25 36 200 1,1(1,32) 70,5

(50)

122х122 135
В-Б1-05 (Н-Б1-05) Б099.099(098)-05М1 50 6 36 1,5(1,7) 73

50)

В-Б1-06 (Н-Б1-06) Б099.099(098)-06М1 50 36 200
В В-В 02

(Н-В 02)

Б099.101(100)-02М Взрывозащ. IExdllBT4 или (общего назначе- ния с сальниковым вводом) 250-630 24 6 36 3,0(3,2) 130

(87)

200х200 220
В-В 05

(Н-В 05)

Б099.101(100)-05М 48 4,0(3,2) 136

(87)

В-В 06

(Н-В 06)

Б099.101(100)-06М 48 36 200
В-В 09

(Н-В 16)

Б099.101(100)- 09(16)М 630-1000 24 3,0(3,2) 130

(87)

В-В 12

(Н-В 19)

Б099.101(100)- 12(19)М 48 4,0(3,2) 136

(87)

Г В-Г 03

(Н-Г 03)

Б099.103(102)-03М Взрывозащ. IExdllBT4 или (общего назначе- ния с сальниковым вводом) 1000-2500 20 36 200 5,5(4,25) 235

(165)

285х285 330
В-Г 06

(Н-Г 06)

Б099.103(102)-06М 40 7,5(8,5) 262

(210)

Д В-Д 02

(Н-Д 02)

Б099.105(104)-02М Взрывозащ. IExdllBT4 или (общего назначе- ния со штепсель- ным разъемом) 5000-8500 10 6 36 7,5(8,5) 442

(390)

360х360 400
В-Д 06

(Н-Д 06)

Б099.105(104)- 02(09)М 6300-

10000

10 36 200 492

(440)

В-Д 09

(Н-Д 15)

Б099.105(104)- 09(15)М 2500-5000 10 4,0(4,3) 376

(355)

Возможные климатические исполнения – У1, УХЛ1, Т1.

Крепеж к фланцам

Фланцы

Обозначение Условное давле- ние, PN, МПа На- ружный диа- метр, D, мм Температура,

0С

Материал Исполне- ние
Фланцы стальные плоские приварные ГОСТ 128-80 Требования присоединительных размеров

по ГОСТ 12815-80

до 2,5 15-1400 от -253 до +600 Ст3, Ст20, 09Г2С, 15Х5М, (08) 12Х18Н10Т,

10Х17Н13М2Т,

1-5
Фланцы стальные плоские приварные встык ГОСТ 128-80

Требования присоединительных размеров

по ГОСТ 12815-80

до 20 15-1400 от -253 до +600 Ст3, Ст20, 09Г2С, 15Х5М, (08) 12Х18Н10Т,

10Х17Н13М2Т,

—

Заглушки, днища

Обозначение Условное давление, PN, МПа Наружный диаметр, D, мм Температура,

0С

Материал
Заглушки эллиптические ГОСТ 17379-2001 Технические требования по ГОСТ 17380-2001 до 16 32-530 от -70 до +450 Ст20, 09Г2С
Заглушки эллиптические

ТУ 3647-095-00148139-2000

до 32 57-426 до -70 Ст20, 09Г2С
Заглушки эллиптические

ТУ 1469-001-34929762-2004

до 40 57-325 от -70 до +200 Ст20, 09Г2С, 12Х18Н10Т
Заглушки ТУ 1462-203-0147016-2001 до 32 45-530 до -60 20А, 20С, 20ФА
Заглушки ТУ 1468-010-593377520-2003 до 10 45-530 до -60 20А, 20С, 20ФА, 13ХФА
Обозначение Условное давление, PN, МПа На- ружный диаметр, D, мм Температу- ра,

0С

Материал Исполне- ние
Заглушка фланцевая АТК 24.200.02-90 Требования присоединительных размеров по ГОСТ 12815-80 до 16 15-1400 от -70 до +600 Ст3, Ст20, 09Г2С, (08) 12Х18Н10Т,

10Х17Н13М2Т, 15Х5М

1-5
Днища эллиптические отбортованные ГОСТ 6533-78 — 133-4500 — Ст3, Ст20, 09Г2С, (08) 12Х18Н10Т, 10Х17Н13М2Т —
Днища эллиптические отбортованные

ТУ 102-488-05/Газ, ТУ 102-488/1-05

до 10 530-1420 от -60 до +150 09Г2с, 10Г2ФБЮ —

Переходы

Обозначение Условное давление, PN, МПа Наружный диаметр, D, мм Температура,

0С

Материал
Переход ГОСТ 17378-2001

Технические требования по ГОСТ 17380-2001

до 16 57-530 от -70 до +450 Ст20, 09Г2С
Переход ТУ 1462-203-0147016-2001 до 32 45-530 до -60 20А, 20С, 20ФА
Переход ТУ 1468-010-593377520-2003 до 10 45-530 до -60 20А, 20С, 20ФА, 13ХФА
Переход ТУ 3647-095-00148139 до 32 57-426 до -70 сталь 20, 09Г2С
Переход ТУ 1469-001-34929762-2004 до 40 57-325 от -70 до +200 Ст20, 09Г2С, 12Х18Н10Т
Переход ТУ 1469-003-42039714-2004 до 12,5 325-1420 до -60 Ст20, 09Г2С, 10Г2ФБЮ, 09ГСФ
Переход ТУ 102-488-05/Газ, ТУ 102-488/1-05 до 10 325-1420 до -60 09Г2С, 10Г2ФБЮ

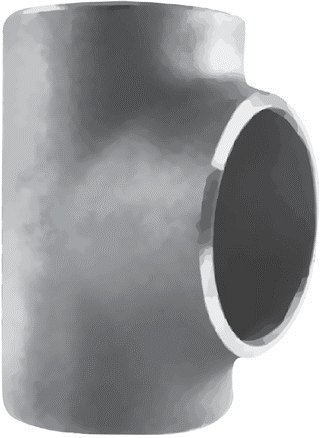

Тройнки

Обозначение Условное давление, PN, МПа Наружный диаметр, D, мм Температура,

0С

Материал
Тройники ГОСТ 17376-2001

(Технические требования по ГОСТ 17380-2001)

до16 57-426 от -70 до +450 Ст20, 09Г2С
Тройники ТУ 3647-095-00148139-2000 до 32 57-426 до -70 Ст20, 09Г2С
Тройники ТУ 1469-001-34929762-2004 до 40 57-325 от -70 до +200 Ст20, 09Г2С, 12Х18Н10Т
Тройники ТУ 1462-203-0147016-2001 до 32 45-530 до -60 20А, 20С, 20ФА
Тройники ТУ 1468-010-593377520-2003 до 10 45-530 до -60 20А, 20С, 20ФА, 13ХФА
Тройники ТУ 102-488-05/Газ, ТУ102-488/1-05 до 10 530-1420 до -60 09Г2С, 10Г2ФБЮ

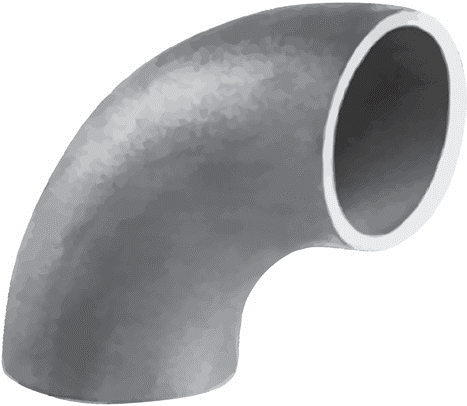

Отводы

Обозначение Услов- ное давле- ние, PN, МПа На- ружный диаметр, D, мм Температура,

0С

Угол гиба, градус Материал Радиус гиба
Отвод ГОСТ 17375-01 до 16 32-530 от -70 до +450 45, 60, 90 Ст20, 09Г2С 1,5 Dу
Отвод ГОСТ 30753-01 до 16 325-820 от -70 до +450 45, 60, 90 Ст20, 09Г2С 1,0 Dу
Отвод ТУ 3647-095-00148139-2000 до 32 57-426 до -70 45, 60, 90 Ст20, 09Г2С 1,5 Dу
Отвод ТУ 1469-001-34929762-2004 до 40 57-159 от -70 до +200 45, 60, 90 Ст20, 09Г2С, 12Х18Н10Т 1,5 Dу
Отвод ТУ 1462-203-0147016-2001 до 32 45-530 до -60 30, 45, 60, 90 20А, 20С, 20ФА 1,5 Dу
Отвод ТУ 1468-010-593377520-2003 до 10 45-530 до -60 30, 45, 60, 90 20А, 20С, 20ФА, 13ХФА 1,5 Dу
Обозначение Рабочее давле- ние, Pp, МПа Наруж- ный диа- метр,

D, мм

Темпе- ратура,

0С

Угол гиба, градус Мтериал Радиус гиба Тол- щина стен- ки, S, мм
Отвод гнутый ТУ 51-515-91 до 32 89-530 от -70 до +650 15, 30, 45, 60, 90 Ст20, 20А, 20С, 20ФА, 13ХФА, 09Г2С,

12Х18Н10Т

2-5 Dу 6,0-40,0
Отвод гнутый ГОСТ 24950-81 расчетное 219-1420 до -70 3-27 с шагом 3 Ст20, 20А, 20С, 20ФА, 13ХФА, 09Г2С,

12Х18Н10Т

15-16 м 4,0-23,0
Отвод гнутый

ТУ 1469-001-34929762-2004

до 40 57-530 до -70 0-180 сталь 20, 09Г2С, 12Х18Н10Т 2-5 Dу 4,0-34,0
Обозначение Услов- ное давле- ние, PN, МПа На- ружный диаметр, D, мм Угол гиба при ради- усе

поворота 5Dу, градус

Радиус гиба Материал
Отвод гнутый

ТУ 102-488-05/Газ ТУ 102-488/2-05

до 10 219-1420 до Dу 530 – до 90

Dу 720-820 – до 52

Dу 1020-1420 – до 45

5 и 10 Dу Ст20, 09Г2С, 10Г2ФБЮ
Обозначение Услов- ное давле- ние, PN, МПа На- ружный диаметр, D, мм Температура, 0С Угол, градус Радиус изгиба, мм Материал
при монтаже при эксплуа- тации D R
Отводы штампосварные ТУ 102-488-05/Газ

ТУ 102-488/1-05

до 10 530-1420 от -60 до +150 от -40 до +150 30, 45,

60, 90

530

720

820

1020

1220

1420

750

1000

1200

1500

1800

2100

09Г2С,

10Г2ФБЮ,

17Г1С

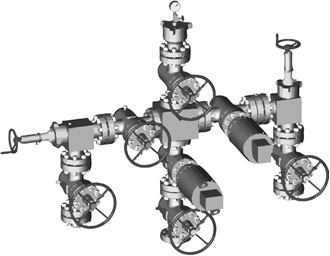

Нефтепромысловое оборудование
